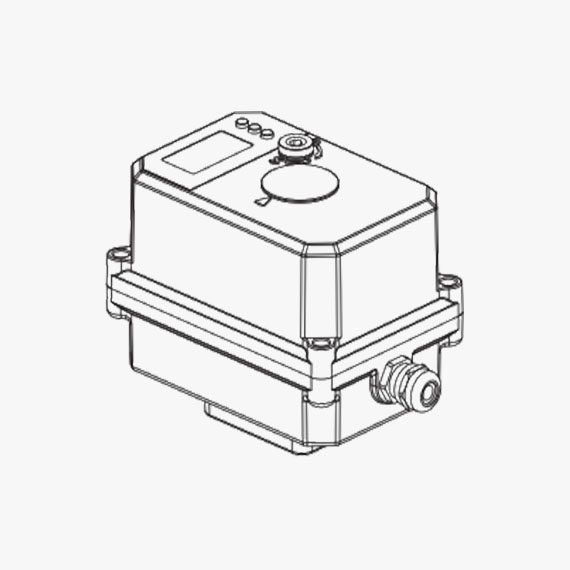

Vige_V80非侵入式控制模块
Vige_V80系列是高性能、非侵入式免开盖操作电机执行器控制器,兼容性强,长寿命,简操作及安装调试,同时具有出色的性能,采用32位ARM_Cortex_M0微处理器,12位ADC采样,性能强劲。
高性能:Vige_V80系列是高性能、非侵入式免开盖操作电机执行器控制器,兼容性强,长寿命,简操作及安装调试,同时具有出色的性能,采用32位ARM_Cortex_M0微处理器,12位ADC采样,性能强劲。
兼容性:能直接接收工业仪表或计算机等输出的4~20mA DC或0-10V DC信号(其它输入信号类型可在出厂前定制),与电位器或编码器反馈的电动执行器配套对各种阀门或装置进行精确定位操作,能对电动执行器的转角(或位移)进行自由标定,同时输出4~20mA DC或0-10V DC的执行器转角位置(或位移)反馈转换信号,可精确设定执行器转角位置的下限限位值和上限限位值。
易用性:定位器采用点阵式OLED屏,3个按键,通过OLED屏可直接显示全中文汉字菜单,人机交互更友好,通过按键切换显示定位器的模态,阀位实际开度值、阀位设定开度值、定位器壳内温度等信息,操作方便易用。
高定位精度:独特软件算法,运行过程中自学习电机惯性,提前关断电机运行,提高电机的一次定位的成功率,同时也提高定位精度。
高可靠性:所有器件都进行过高低温可靠性测试,老化测试。各环节严格把控,从源头设计端、到生产端、客服端,只为精益求精,专业化生产。

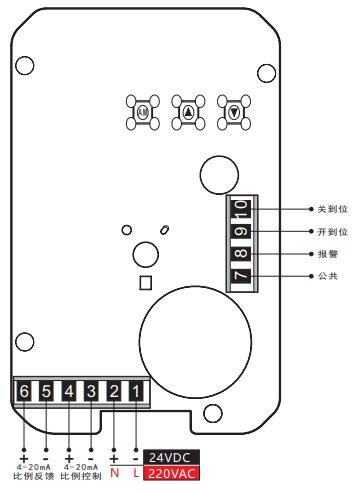

参见下图进行接线,按照接线端子和仪表外壳上的接线图,连接好电动执行器和电源连线,注意连接时的极性,为减少电机干扰,应将强电与弱电信号线分开走线;接上位机仪表的电流控制信号线一般建议采用双绞线传输,并应尽量短些,若必须使用较长的连线时,应采用屏蔽信号线,外屏蔽与控制柜外壳妥善接地。
智能定位器与仪表/PLC之前的线推荐采用20AWG高温线进行连接。
